Realizacje - oświetlenie nawigacyjne
W przeciągu kilku lat działalności zrealizowaliśmy kilkadziesiąt projektów oświetlenia nawigacyjnego lotnisk.
PL Łódź
| Tytuł projektu : Budowa świateł podejścia na kierunku 25 | ||
| Inwestor : Port Lotniczy Łódź | ||
| Inne : Inwestycja zakończona | ||
W Porcie Lotniczym Łódź zaprojektowaliśmy światła podejścia na kierunku 25 w pełnym układzie ALPA-ATA dla kat. 1, z możliwością rozbudowy do kat. 2. Długość systemu świetlnego wynosi 900m. System świateł podejścia został uzupełniony o światła błyskowe, w technologii LED oraz światła TIL.
Dodatkowo, w ramach projektu zostały wymienione zasilacze stałoprądowe a także wymieniony system sterowania z Wieży Kontroli Lotów.
W projekcie ujęliśmy nowe zasilanie elektroenergetyczne, dwustronne z dwóch GPZ-ów ze stacji transformatorowej, uzupełnione o zasilanie awaryjne z agregatu prądotwórczego. W system zasilania został włączony UPS dynamiczny, zapewniający bezprzerwowe zasilanie i dostosowany do kat. II/III. W UPS-ie tym klasyczne baterie akumulatorów zastąpione są zasobnikiem kinetycznym, wirującym w próżni i wytwarzającym energię elektryczną przy braku zasilania podstawowego.
Zasilanie oświetlenia nawigacyjnego poprowadzone zostało w kanaliacji kablowej, wybudowanej w 2 etapach, o długości ponad 4 km. Wykonana została kanalizacja kablowa magistralna oraz oświetlenia nawigacyjnego, 4-16 otworowa, z wykorzystaniem studni od klasy C250 do F900.
Inwestycja pozwoliła zastąpić system uproszczony świateł podejścia 420 m, systemem pełnym 900m na głównym kierunku lądowania, co było niedogodnością dla Portu w Łodzi od kilkunastu lat.
PL Rzeszów
| Tytuł projektu : „Budowa świateł podejścia w układzie geometrycznym Alpa – Ata CAT II oraz świateł precyzyjnego wskaźnika ścieżki schodzenia PAPI na kierunku 27” | ||
| Inwestor : Port Lotniczy Rzeszów-Jasionka | ||
| Stadium : Projekt Budowlany, Wykonawczy, Projekty Organizacji Ruchu Lotniczego, Nadzór Autorski | ||
| Inne : Inwestycja zakończona | ||
Projekt w Porcie Lotniczym Rzeszów -Jasionka był zwieńczeniem wcześniejszych inwestycji, mających na celu podniesienie kat. podejścia głównego z I do II. W ramach zadania zaprojektowaliśmy pełny system podejścia kat. II, uzupełniony światłami błyskowymi w technologii LED. Dodatkowo, zaprojektowaliśmy światła PAPI, wykorzystując nowoczesne jednostki, wyposażone w LED-owe źródła światła. Usytuowanie terenu, opadające w kierunku rzeki Wisłoki oraz skrzyżowanie z drogą wojewódzką , wymagało zastosowania wysokich masztów kratowych. Zastosowaliśmy maszty kratowe, z przeciwwagą, umożliwiające złożenie ich przez 2-3 pracowników służb energetycznych lotniska.
Projekt obejmował również wyrównanie obszaru RESA przed progiem drogi startowej oraz wybudowanie drogi patrolowo-technicznej do obsługi masztów.
Tradycyjnie, przy tego typu inwestycji zastosowaliśmy kanalizację kablową do układania kabli, z wykorzystaniem studni w klasach C250 i F900. Studnie typu ciężkiego, lotniskowego posiadają pokrywę podnoszoną za pomocą sprężyn gazowych.
Projekt obejmował montaż dodatkowych zasilaczy stałoprądowych, zmiany w systemie sterowania. Światła podejścia wyposażone zostały w indywidualną kontrolę opraw, umożliwiającą zdiagnozowanie przepalonych źródeł światła.
Zakończeniem zadania był oblot całego systemu II kat., obejmujący również światła zamontowane wdrodze startowej. W celu przygotowania do niego opracowaliśmy szczegółowe projekty organizacji ruchu lotniczego.
PL Łódź Lublinek
| Inwestor : Port Lotniczy Łódź Lublinek im. Wł. Reymonta | |
| Remont drogi startowej - instalacje elektryczne | PB,PW, elektryczny |
| Budowa Płyty Postoju Samolotów Nr 2 wraz z budową fragmentu równoległej drogi kołowania w Porcie Lotniczym Łódź | PB,PW, elektryczny |
| Oświetlenie nawigacyjne drogi kołowania Bravo | PB,PW, elektryczny |
| Przebudowa oznakowania pionowego lotniska w Porcie Lotniczym łódź | PB,PW, elektryczny |
Realizacje - oświetlenie nawigacyjne w porcie lotniczym Łódź
Remont drogi startowej polegał na zabezpieczeniu istniejących kabli oświetlenia nawigacyjnego , jak również na demontażu i montażu ponownym opraw krawędziowych DS.
W projekcie płyty postojowej PPS2 uwzględniliśmy oświetlenie krawędziowe oraz osiowe dróg kołowania. Zaprojektowaliśmy nową kanalizację kablową.
Przy drodze kołowania Bravo zaprojektowaliśmy oświetlenie krawędziowe oraz podświetlane oznakowanie pionowe.
W ramach oddzielnego zadania zaprojektowaliśmy podświetlane oznakowanie pionowe przy drodze startowej jak i przy istniejących drogach kołowania.
PL Gdynia
| Tytuł projektu : „Budowa świetlnego systemu pomocy nawigacyjnych na lotnisku Gdynia - Kosakowo” | ||
| Inwestor : Port LotniczyGdynia-Kossakowo | ||
| Stadium : Koncepcja, Projekt Budowlany, Wykonawczy, | ||
| Inne : Inwestycja zakończona | ||

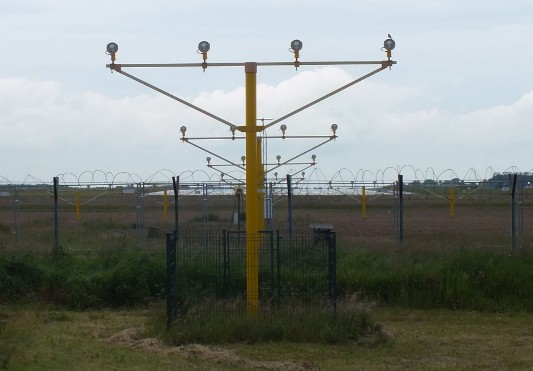

W porcie lotniczym Gdynia uczestniczyliśmy w projekcie oświetlenia nawigacyjnego, które obejmowało budowę świateł podejścia na głównym i pomocniczym kierunku lądowania, dla kat. I. W pierwszym etapie wybudowane zostały uproszczone systemy świateł podejścia. Na obu kierunkach lądowania zaprojektowaliśmy również światła precyzyjnego wskaźnika ścieżki schodzenia PAPI.
PL Kraków-Balice
| Inwestor : Port Lotniczy Kraków-Balice | ||
| Dostosowanie lotniska do II kat.. operacyjnej | projekt budowlany i koncepcja | w trakcie realizacji |
| Oświetlenie nawigacyjne drogi kołowania Bravo-Foxtrot | projekt budowlany i wykonawczy | zrealizowany |
| Oświetlenie nawigacyjne drogi kołowania Charli | projekt budowlano-wykonawczy | zrealizowany |
| Projekt organizacji ruchu lotniczego na czas robót na DS | dokumentacja techniczna | zrealizowany |
| Przebudowa oznakowania pionowego lotniska | projekt wykonawczy | zrealizowany |
Dla lotniska w Krakowskich Balicach zrealizowaliśmy kilka projektów elektrycznych w ciągu ostatnich lat. Były to projekty i koncepcje obejmujące cześć cywilną i wojskową. Część projektów zrealizowaliśmy w systemie zaprojektuj i buduj. Większość z nich została wykonana.

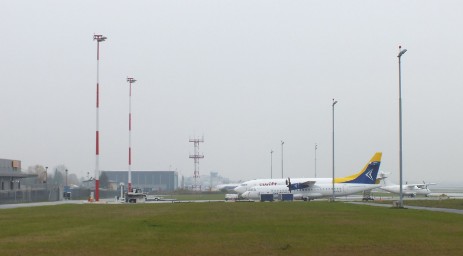

PL Katowice
| Tytuł projektu : Budowa nowej bazy CARGO – etap I (Etap I – budowa płyty postojowej CARGO wraz z droga kołowania E0) w Międzynarodowym Porcie Lotniczym KATOWICE w Pyrzowicach -projekt elektryczny. | ||
| Fazy : projekty budowlany, wykonawczy oraz koncepcja w branży elektrycznej | ||
| Inwestor : Międzynarodowy Port Lotniczy Katowice w Pyrzowicach | ||
| Inne : Inwestycja zakończona | ||
Zadanie obejmowało :
- oświetlenie nawigacyjne II kat i oznakowanie pionowe drogi kołowania oraz płyty Cargo,
- oświetlenie ogólne,
- system sterowania oświetleniem ogólnym dla całego lotniska, w oparciu o sterowniki PLC,
- budowę stacji transformatorowej.
Oprawa zagłębiona osi naprowadzania na stanowisko postojowe.
PL Rzeszów Jasionka
| Tytuł projektu : Remont drogi startowej - instalacje elektryczne | ||
| Inwestor : Port Lotniczy Rzeszów Jasionka | ||
| Inne : Inwestycja zakończona | ||
Remont DS - instalacje elektryczne
W projekcie ujeliśmy demontaż opraw zagłębionych drogi startowej II kat. operacyjnej przed remontem drogi startowej oraz ich ponowny montaż po wymianie warstw nawierzchni lotniskowych. Zmiana niwelety wymagała regulacji świateł PAPI oraz ich ponowny oblot.
Oświetlenie nawigacyjnego lotniska Aeroklub Ziemi Piotrkowskiej
Inwestor: Aeroklub Ziemi Piotrkowskiej
Faza projektu: koncepcja, projekt budowlany i wykonawczy
Projekt obejmował oświetlenie nawigacyjne drogi startowej i drogi kołowania.

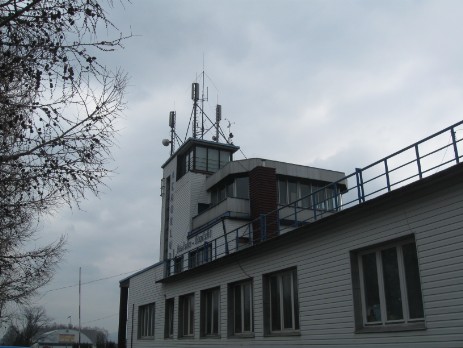

Oświetlenie nawigacyjnego lotniska Aleksandrowice Aeroklubu Bielsko-Bialskiego
Faza projektu: projekt budowlany i wykonawczy - instalacje elektryczne
Projekt obejmował oświetlenie nawigacyjne drogi startowej i dróg kołowania , światła PAPI oraz oświetlenie ogólne płyty PPS i zasilanie elektroenergetyczne.
